半導體制造是對潔凈度要求最高的產業之一。晶圓的制程節點從 10 nm 降到 5 nm，再到 2 nm，每一個工藝環節都可能因一顆微粒而報廢整片晶圓。美國能源部(DOE)的研究表明，氣體輸送系統顆粒增加 1 倍，晶圓良率下降 3%–5%。

這也是為什么全球晶圓廠在氣體供應系統中普遍采用 超高純氣體過濾器(UHP Gas Filter)。不過，氣體過濾并非一層就夠，而是需要從氣源到終端，建立多層防護。本文將系統解析半導體氣體過濾的完整解決方案，并結合恒歌(HENGKO)產品系列，展示一條從源頭到腔室的“全鏈路防線”。

一、為什么半導體需要分級過濾?

1. 多個顆粒源

氣源本身：氣柜和鋼瓶可能帶入顆粒;

面板系統：閥門啟閉、密封件磨損會釋放顆粒;

管路運輸：高速氣流導致壁面顆粒再懸浮;

終端儀器：閥門、MFC 極易被堵塞。

2. 工藝敏感性

以 2 nm 制程為例，線寬只有 人類頭發絲的 1/25.000.任何 ≥0.02 μm 的顆粒都有可能造成短路或缺陷。

3. 標準要求

SEMI F20 / F38：要求氣體過濾器滿足亞微米級攔截能力;

ISO 146441 Class 1：顆粒濃度必須控制在 10 顆/L 以下;

SEMI F57：規定材料不可析出有機物或金屬離子。

因此，單一環節的過濾并不足夠，必須構建 源頭—面板—主管—終端—腔室 的分級體系。

二、恒歌全鏈路氣體過濾解決方案

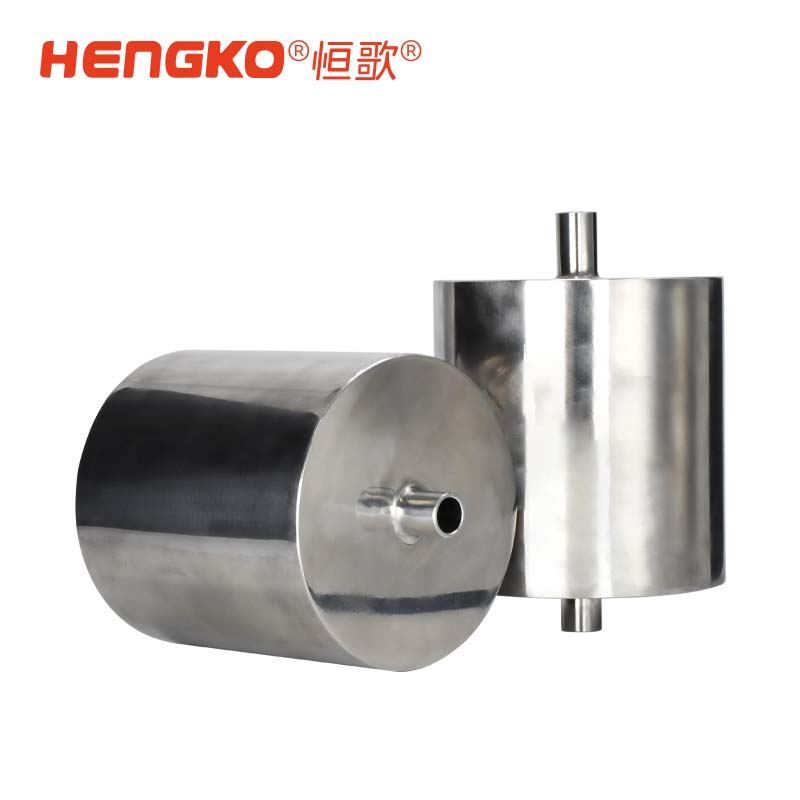

1. 氣源端：BF 系列大宗氣體過濾器

場景：氮?dú)狻鍤狻錃獾却笞跉怏w柜出口;

特點：0.003 μm 過濾精度，耐壓 ≤20 MPa，流量可達 1000 slpm 以上;

價值：第一道防線，阻擋氣源顆粒，降低后端壓力。

2. 面板端：SF 系列面板過濾器

場景：IGS(集成氣體系統)面板;

特點：支持 C/W 型密封，0.003 μm 精度，適合緊湊安裝;

價值：阻止閥門和接頭產生的顆粒進入主管路。

3. 大流量環節：OF 系列在線式過濾器

場景：主管道和大流量氣體傳輸;

特點：全金屬燒結結構，低壓降，大流量環境仍能保持 9 LRV 效率;

價值：在維持大流量的同時，避免顆粒二次污染。

4. 儀器保護端：MF 系列過濾器

場景：MFC、閥門、壓力調節器入口;

特點：可清洗，壽命延長 5–10 倍，耐溫 400 ℃;

價值：延長 MFC 使用壽命 2–3 倍，避免高額停機損失。

5. 腔室端：DF 系列擴散器過濾器

場景：CVD、PVD、Etch 腔室氣體入口;

特點：兼具過濾與擴散功能，消除湍流;

價值：提高膜層沉積均勻性，減少缺陷點。

6. 高壓/氫能應用：HF 系列過濾器

場景：氫氣、氟化物等高活性或高壓氣體;

特點：耐高壓 ≤20 MPa，全金屬無析出;

價值：保障新能源氣體系統的安全與潔凈。

三、分級過濾的工程邏輯

可以將整個過濾體系看作一條防御鏈：

BF 系列：源頭屏障 → 阻擋外來污染;

SF 系列：面板隔離 → 防止局部顆粒擴散;

OF 系列：大流量守護 → 控制壓降和流量穩定;

MF 系列：終端保護 → 保障關鍵儀器;

DF 系列：腔室凈化 → 確保工藝穩定;

HF 系列：特殊工況 → 應對極端氣體與壓力。

這種“分級防線”理念不僅滿足 SEMI 與 ISO 要求，還能提升系統可靠性和設備壽命。

四、成本與效益分析

沒有分級過濾的工廠：

MFC 故障率高，更換頻繁;

腔室膜層不均勻，良率下降;

停機損失巨大(300 mm 產線停機 1 小時 = 50–100 萬元)。

采用恒歌全鏈路過濾的工廠：

MFC 壽命延長 2–3 倍;

腔室缺陷率下降 20%–30%;

總擁有成本(TCO)降低 20%–25%。

換句話說，過濾器雖然是微小組件，但它們直接決定了整條產線的良率與成本控制。

五、未來趨勢

隨著 2 nm、1.4 nm 甚至更先進節點的到來，半導體產業對氣體過濾提出了新要求：

1. 更高精度：0.001 μm 級過濾可能成為下一代標準;

2. 更低壓降：在大流量下保持穩定，避免工藝波動;

3. 更強材料適應性：應對氫能、氟化物等新型氣體;

4. 智能監測：結合傳感器實現在線壓差與壽命監測。

恒歌在金屬燒結技術和全系列布局上的優勢，使其產品能夠適配未來十年的制程發展。

半導體氣體系統的過濾，不是單一環節的選擇，而是完整防御體系的構建。從 BF 氣源端到 DF 腔室端，再到 MF 儀器保護與 HF 高壓應用，恒歌通過分級過濾方案，為產線提供了 0.003 微米級的全鏈路防線。

這不僅僅是滿足標準的要求，更是確保良率、降低停機損失、延長設備壽命的關鍵。對半導體制造而言，過濾器雖小，卻是決定競爭力的核心環節。
