在工業濕度監測領域，選擇露點變送器時輸出信號的配置是一個關鍵決策點。面對常見的RS485數字輸出和4-20mA模擬輸出兩種方式，許多工程師在系統集成時常感到困惑。下面小編將從工程實踐角度出發，深入分析兩種輸出方式的特性、適用場景及選擇邏輯，助您為項目做出最優選擇。?

一、兩種輸出方式的核心特性剖析?

1. RS485 數字輸出：數據的通透之道?

RS485 是一種標準串行通信協議，在工業環境中以其抗干擾能力強、傳輸距離遠、支持多點通信而著稱。其最長 1200 米傳輸距離需滿足兩個條件：一是信號速率低于 90Kbit/S，二是采用 24AWG(線徑 0.51mm)及以上規格的雙絞屏蔽電纜。采用 RS485 的露點變送器，如恒歌 HG602-D 系列，通常支持 Modbus-RTU 協議，能夠通過單一總線將多個測量節點(如露點、溫度、濕度、PPMV 等)統一接入控制系統。?

信息豐富性：能夠傳輸多參數、高精度、多維度數據，例如恒歌 HG602露點變送器可通過 RS485 同時輸出溫度、濕度、露點三項核心參數，部分高端型號還能附加傳感器漂移量等健康狀態數據。?

配置靈活性：支持通過軟件(如 TSensor 設定軟件)遠程配置參數，波特率可在 1200 至 115200bps 間選擇(默認 9600bps)，維護升級無需現場操作。?

系統集成：無縫對接 PLC、DCS 或 SCADA 系統，是構建智能化、數字化工廠的理想選擇。?

2. 4-20mA 模擬輸出：信號的穩定之錨?

4-20mA 是工業過程控制中最傳統、最廣泛的模擬信號傳輸方式，以其原理簡單、兼容性高、可靠性強而備受信賴。該信號采用電流傳輸，天生抗線路噪聲干擾，且具備故障自診斷能力—— 低于 3.6mA(斷線或短路)或高于 20.5mA(過載或超量程)時可觸發報警。?

傳輸特性：通常采用兩線制設計，可同時實現信號傳輸與設備供電，每路信號需獨立布線，僅能傳輸單一變量(如露點值)。?

系統兼容：幾乎與所有老一代 PLC、記錄儀或單回路控制器即插即用，無需額外驅動或特定協議，且負載能力可達 500Ω(24V 供電時)。?

成本與復雜度：在單一參數、點數≤4 個的應用中，布線成本和系統復雜度相對較低。?

二、選擇邏輯：基于應用場景的決策矩陣?

選擇的核心并非比較孰優孰劣，而是判斷哪種方式更契合您的具體應用需求、現有基礎設施和未來規劃。?

決策指南?

選擇 RS485.如果：?

您需要構建集中監控系統，在中央控制室實時監測多個點的露點及關聯參數?

您需獲取設備狀態(如傳感器漂移量、校準有效期)、進行遠程診斷或參數配置?

系統未來有擴展需求(如增加監測點)，且希望通過總線擴展而非重新布線?

應用場景對數據完整性要求高，如半導體制造的高純氣體監測、鋰電池生產干燥房?

選擇 4-20mA，如果：?

項目為單點監測或就地顯示，僅需將露點值傳給就近的 PLC 或數采儀?

進行老舊系統改造，已有成熟的 4-20mA 布線和 PLC/DCS 卡件(如壓縮空氣系統改造)?

團隊對模擬系統更熟悉，且項目預算緊張、周期短，無需復雜功能?

應用于防爆場景，需利用兩線制低功耗特性(如石化行業除濕設備)?

三、融合趨勢與最佳實踐?

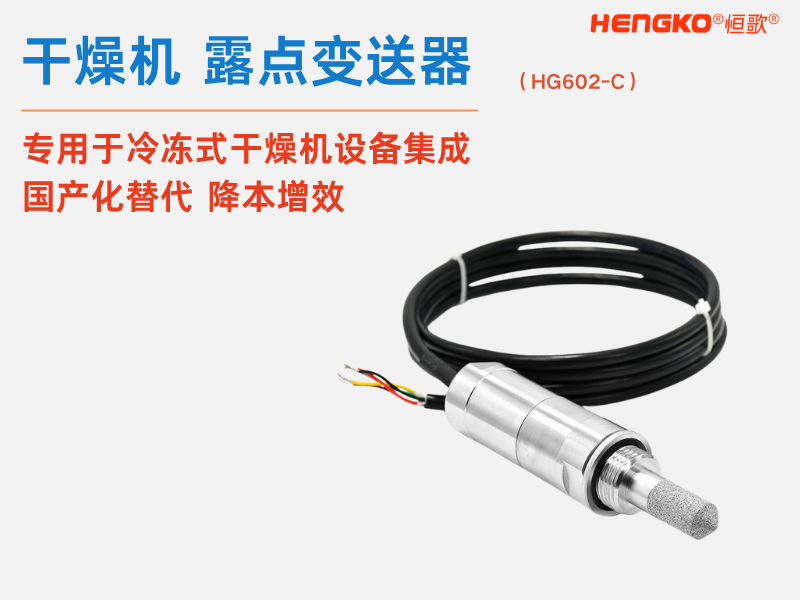

值得注意的是，為最大化產品靈活性，現代露點變送器普遍提供雙輸出選項。例如恒歌 HG602系列露點儀 支持 RS485+4-20mA 同時輸出，可在出廠時配置雙信號接口，實現本地控制(4-20mA)與上層數據采集(RS485)的協同。?

最佳實踐建議?

前瞻性規劃：若未來有 MES 或能源管理系統升級計劃，優先選擇雙輸出設備，避免二次改造?

全成本核算：當監測點數≥5 個時，RS485 總線的布線成本比 4-20mA 低 40% 以上，且后期擴展成本近乎為零?

兼容性驗證：確認控制系統接口特性 —— 模擬系統需核查負載電阻(≤500Ω 為佳)，數字系統需匹配 Modbus-RTU 指令集(支持 03H 讀數據、06H 寫參數)?

場景特殊考量：半導體等高精度場景(露點≤-60℃)優先選 RS485 數字輸出，確保數據分辨率達 0.01℃;移動設備或臨時監測優先選 4-20mA，簡化布線?

在 RS485 與 4-20mA 之間做出明智選擇，是確保工業露點監測系統穩定、高效且經濟的關鍵一步。請記住，沒有最好的通信協議，只有最合適的解決方案。恒歌露點變送器系列提供靈活的輸出配置，旨在精準匹配您在鋰電池生產、半導體制造、壓縮空氣監測等不同場景下的苛刻需求。?

如果您對特定工況下的選型仍有疑問，我們的工程師團隊隨時準備為您提供個性化的技術咨詢與解決方案。
